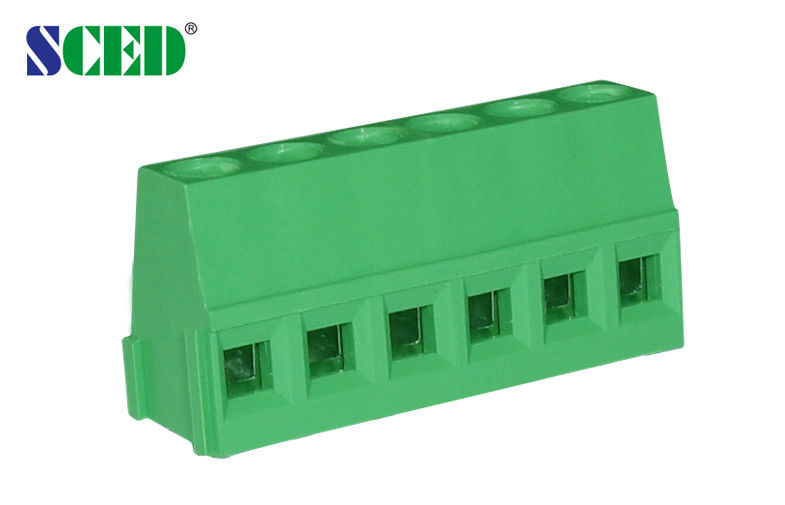

Bảng kết thúc PCB cách nhiệt Pitch 5.0mm Euro Type Raising Series

Loại:

Khối đấu dây PCB,   Khối đấu dây vít PCB,              Dòng Euro Nâng

Bước răng:

5.0mm

Điện áp định mức:

300V

Dòng điện định mức:

10A

Màu tiêu chuẩn:

Xanh lá, có sẵn màu khác

Số lượng tiếp điểm:

2P-24P

Dải dây:

12-26AWG

Ứng dụng:

PCB, Bộ chuyển đổi tần số, Trang chủ máy chủ, Công tắc, Nguồn điện, Chiếu sáng điện, Điều khiển công nghiệp, Thang máy, v.v.

Dữ liệu kỹ thuật UL

B

C

D

Điện áp / Dòng điện định mức              V/A

300/10

300/10

Dải dây                       AWG

12-26

12-26

Dữ liệu kỹ thuật IEC

Danh mục quá áp

Ⅲ

Ⅲ

Ⅱ

Lớp ô nhiễm

3

2

2

Điện áp / Dòng điện định mức              V/A

250 / 10

400 / 10

630 / 10

Điện áp đột biến định mức                 KV

4

4

4

Khả năng kết nối định mức           mm²

2.5

Vật liệu

Vật liệu cách điện / Lớp chống cháy

PA66 / UL94, V-0

Kẹp / Mạ

Đồng thau / Mạ Niken

Thiết bị đầu cuối / Mạ

Đồng thau / Mạ thiếc

Vít / Mạ

Thép / Mạ kẽm

Dữ liệu khác

Đường kính lỗ PCB                  mm

φ1.4

Chiều dài tuốt dây                    mm

6-7

Vít / Mô-men xoắn                    / lbf.in

M3 / 4.4-5.3
