Làm nổi bật
khối đấu dây
,khối đấu dây xuyên bảng
-
chiều rộng thiết bị đầu cuối10,00mm
-
Điện áp định mức/dòng điện300V/30A
-
Nhà ởPA66/ UL 94V-0
-
Màu sắcXám
-
VítM3/Thép/Mạ Kẽm
-
Lồng kẹpĐồng thau / mạ niken
-
Nguồn gốcThâm Quyến, Trung Quốc
-
Hàng hiệuSCED
-
Chứng nhậnUL, CE
-
Số mô hìnhTR-4N-02
-
Số lượng đặt hàng tối thiểu200 chiếc
-
chi tiết đóng góithùng tiêu chuẩn xuất khẩu

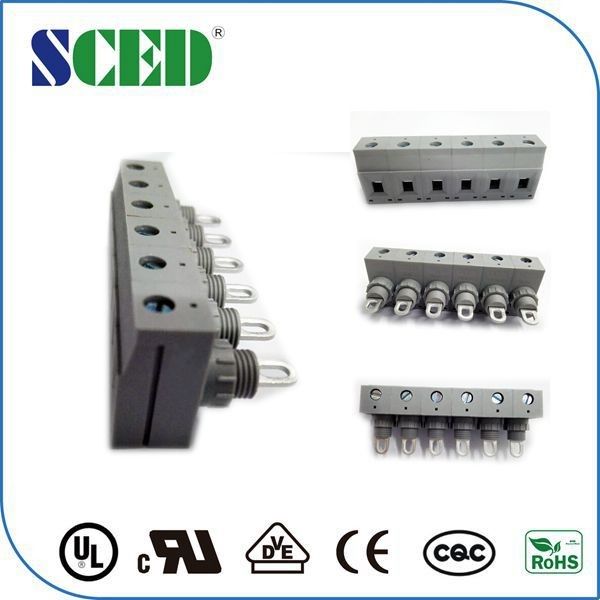

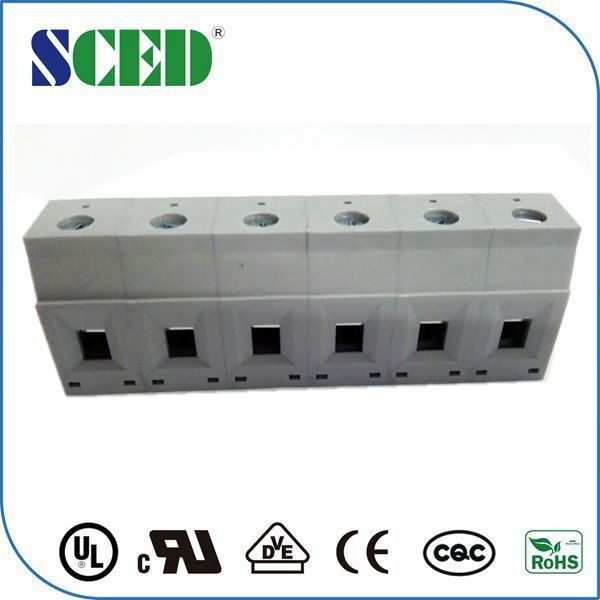

Khối đầu cuối bảng mạch PCB gắn bảng đầu nối vít M3
Thông qua các khối đầu bảng PCB Panel Mount Connecting Screw M3
1Vít: M3 / Thép / Sắt
2Sử dụng cho nguồn cung cấp điện, bộ lọc điện và điều khiển công nghiệp
3. Dễ lắp ráp đến bảng với độ dày trong vòng 10mm.
4Nhiệt độ hoạt động: -40 °C ~ + 150 °C
Parameter ảnh và bản vẽThông số kỹ thuật:
|
Dữ liệu kỹ thuật UL |
B |
C |
D |
|
Điện áp số / Điện V / A |
300 / 30 |
|
300 / 10 |
|
Phạm vi dây AWG |
10-30 |
|
10-30 |
|
Dữ liệu kỹ thuật IEC |
|
||
|
Phân loại quá điện áp |
Ⅲ |
Ⅲ |
Ⅱ |
|
Lớp ô nhiễm |
3 |
2 |
2 |
|
Điện áp số / Điện V / A |
500 / 32 |
630 / 32 |
1000 / 32 |
|
Điện áp gia tốc định số KV |
6 |
6 |
6 |
|
Công suất kết nối định lượng mm2 |
4 |
||
|
Vật liệu |
|
||
|
Vật liệu cách nhiệt / lớp dễ cháy |
PA66 / UL94, V-0 |
||
|
Clamp Cage / Plating |
Đồng / Nickel plated |
||
|
Bảng dẫn / mạ |
Đồng / Nickel plated |
||
|
Vòng vít / bọc |
Thép / Sơn kẽm |
||
|
Dữ liệu khác |
|
||
|
Chiều dài tháo dỡ mm |
8 |
||
|
Vít / Vật xoắn / lbf.in |
M3 / 5.3-7 |
||
Ứng dụng:
1PCB, biến tần số,
2. Trang chủ máy chủ, chuyển đổi, nguồn điện, ánh sáng điện, kiểm soát công nghiệp, tự động hóa, điện,
3Đường sắt, truyền thông, an ninh, thiết bị y tế, quân sự, thang máy...
Ưu điểm cạnh tranh:
- Chất lượng ổn định
- Giá cạnh tranh
- Trả lời nhanh chóng
- Sản phẩm đầy đủ để lựa chọn
- linh hoạt để thiết kế phần chính xác theo nhu cầu của khách hàng

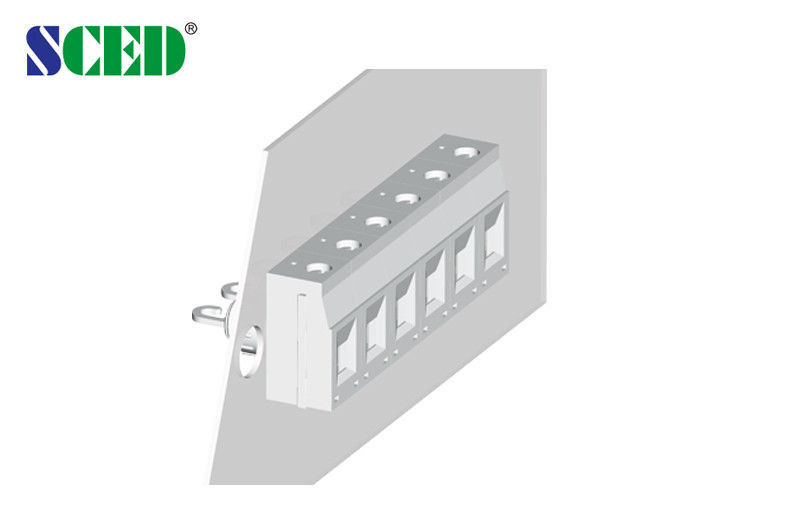

Hình ảnh và vẽ
Hình ảnh
Chứng chỉ SCED Ảnh:
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
